당사 공장에서 E4991B 임피던스 분석기를 구입하시면 안심하실 수 있습니다. E4991B 임피던스 분석기는 1MHz ~ 3GHz의 주파수 범위, 넓은 임피던스 범위에 대한 0.65% 기본 정확도, 온도 특성 분석을 위한 재료 측정 옵션, 유전율 및 투자율 직접 읽기 기능을 제공합니다.
당사 공장에서 E4991B 임피던스 분석기를 구입하시면 안심하실 수 있습니다. E4991B 임피던스 분석기 1MHz ~ 3GHz

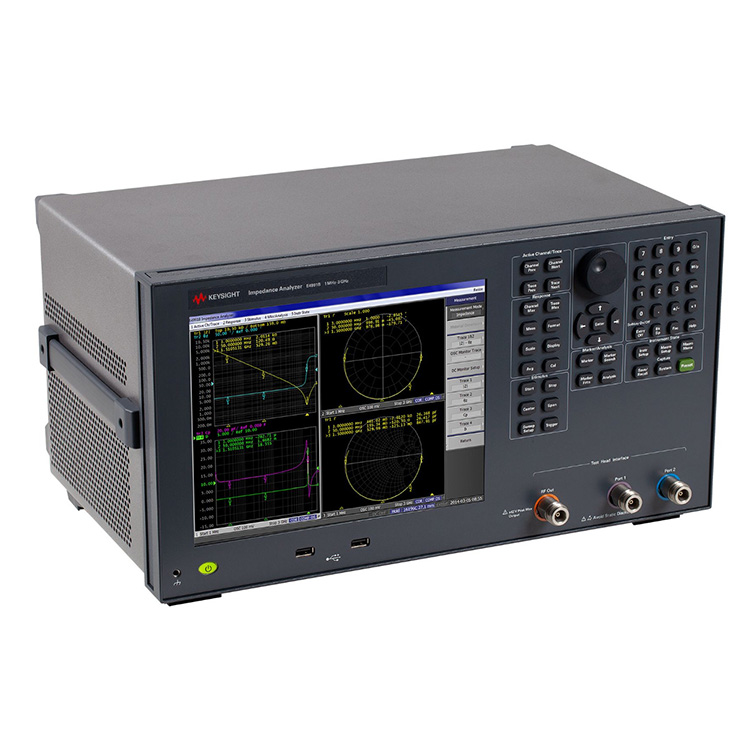

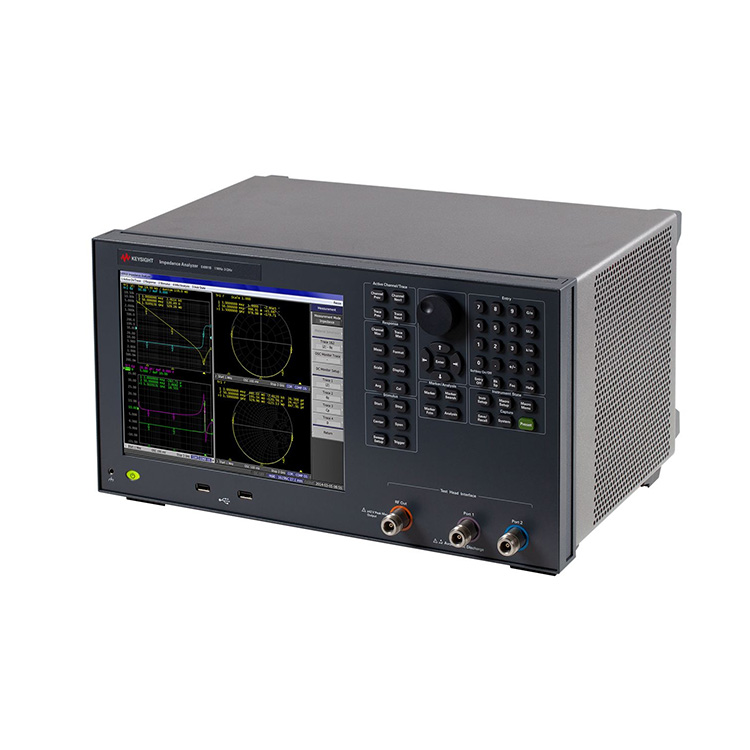

키사이트 E4991B 임피던스 분석기는 전자 부품, 반도체 장치 및 재료를 특성화하고 평가하기 위한 완벽한 솔루션입니다.
업그레이드 가능한 3가지 주파수 옵션: 1MHz ~ 500MHz/1GHz/3GHz
기본 정확도 ±0.65% 및 120mΩ ~ 52kΩ 임피던스 범위(10% 측정 정확도 범위)
측정 매개변수: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. 옵션 001이 필요함)
내장형 DC 바이어스(옵션 001): 0V ~ ±40V, 0A ~ ±100mA

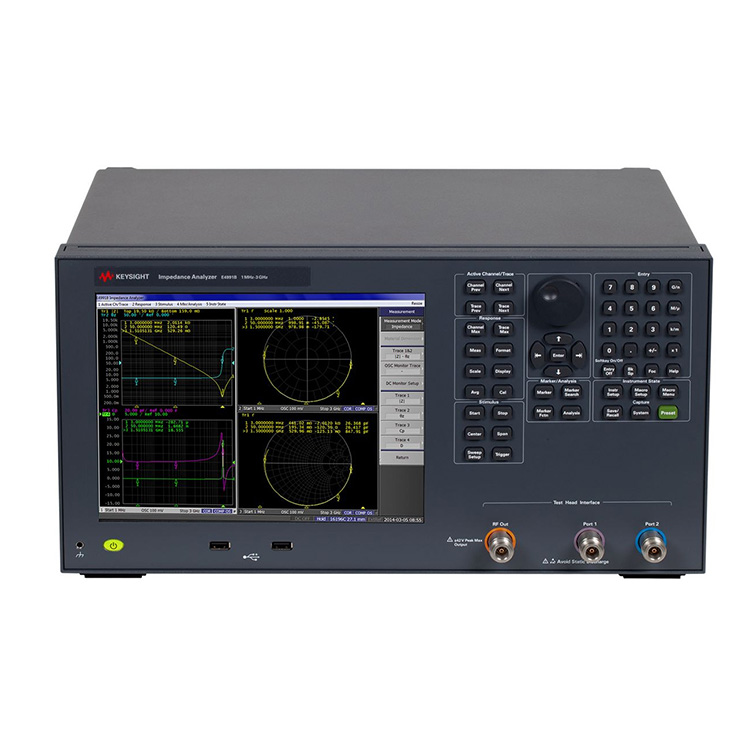

터치 스크린을 갖춘 10.4인치 컬러 LCD의 4채널 및 4트레이스
데이터 분석 기능 : 등가회로 분석, 한계선 테스트
유전체/자성 재료 측정(옵션 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
온도 특성 측정(옵션 007) 및 안정적인 온웨이퍼 측정(옵션 010) 기능
재료 측정 옵션은 온도 특성 분석 기능(옵션 007)과 유전율 및 투자율 직접 읽기 기능(옵션 002)을 제공합니다.
프로브 스테이션 연결 키트(옵션 010)는 최대 3GHz의 정확한 온웨이퍼 또는 마이크로 구성요소 임피던스 측정 솔루션을 제공합니다.
E4991B는 간단하고 안정적인 측정을 위해 설계된 다양한 테스트 액세서리를 지원합니다.
R&D, QA 또는 검사 중 무엇을 하든 E4991B는 전자 부품, 반도체 장치 및 재료를 특성화하고 평가하는 데 이상적인 솔루션입니다.
재료 측정의 경우 E4991B는 N1500A-005 재료 측정 제품군과 함께 작동하며 고정 장치 설정부터 보고서 생성까지 측정 용이성(최대 1GHz)을 제공합니다.
| 추가 정보: | RF IV, 정확한 임피던스 평가에 적합 등가회로 분석(7개 모델) 재료 측정 (옵션 002) 온도 특성 테스트 (옵션 007) 온웨이퍼 임피던스 측정 프로브 스테이션 포함(옵션 010) 4개 채널, 4개 트레이스 |
| 기본 정확도: | 0.65% |
| DC 바이어스: | 0V ~ ±40V, 0A ~ ±100mA(옵션 001) |
| 빈도: | 1MHz ~ 500MHz/1GHz/3GHz |
| 최대 주파수: | 3GHz |
| 측정: | RF-IV 방법 |
| 측정 범위(정확도 < 10%): | 120mΩ ~ 52kΩ |
| 기타 기능: | 등가회로 분석, 한계선 테스트 등 유전체/자성체 측정(옵션 002), 온도 특성 측정(옵션 007), |
| 특징: | 해당사항 없음 |
| 대상 DUT: | 범용 장치 재료 |
| 유형: | 임피던스 분석기 |
