당사는 전문 제조업체로서 귀하에게 고품질 Fluke8558A 디지털 멀티미터를 제공하고자 합니다. 8558A는 완전히 로드된 8588A 기준 멀티미터와 동일한 플랫폼을 공유합니다.
당사는 전문 제조업체로서 귀하에게 고품질 Fluke8558A 디지털 멀티미터를 제공하고자 합니다. 8558A 8.5디지트 멀티미터는 실험실 및 제조 테스트 환경의 시스템 자동화를 위해 초당 5메가 샘플의 고해상도 디지털화 기능을 제공합니다. Fluke의 새로운 고속 시스템 설계와 업계에서 가장 빠른 직접 디지털화 기능을 통해 최고 속도와 최고의 정확성이 결합된 많은 자동화 시스템 응용 분야에서 처리량을 크게 늘릴 수 있습니다. 컬러 디스플레이의 직관적인 사용자 인터페이스를 통해 광범위한 측정 범위, 9가지 기능에 걸쳐 탁월한 정확도가 제공됩니다.
8558A는 완전히 로드된 8588A 기준 멀티미터와 동일한 플랫폼을 공유합니다. 이 플랫폼은 모든 구성에 대한 탐색하기 쉬운 메뉴 구조와 자동화된 환경에 맞는 SCPI 호환 명령을 갖춘 공통적이고 직관적인 사용자 인터페이스를 갖추고 있습니다. 8588A 플랫폼은 GPIB, USBTMC 또는 이더넷 전반에 걸쳐 4.5자리에서 초당 최소 100,000개의 판독값을 보장하고 최대 1,500만 개의 판독값을 저장할 수 있는 온보드 데이터 메모리를 보장합니다.

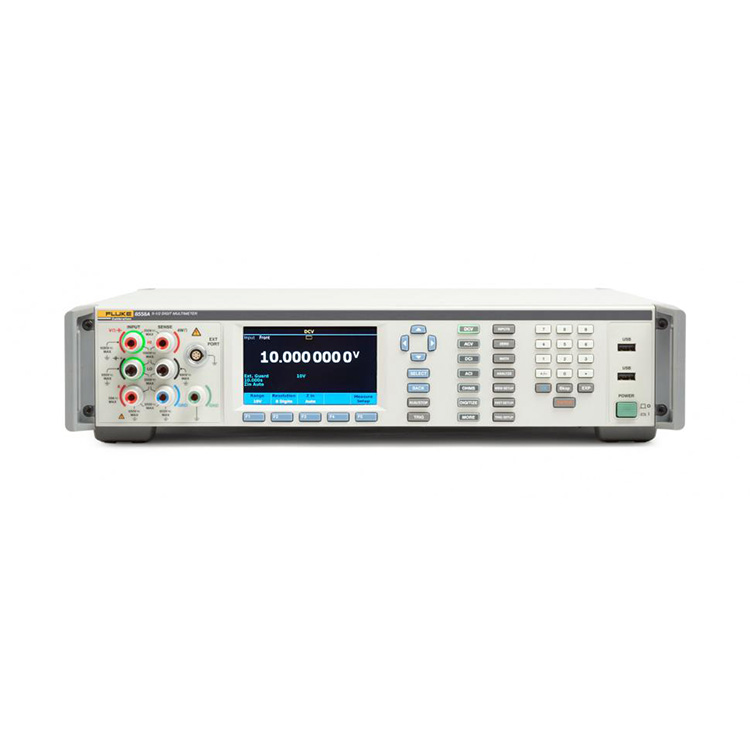

A. 시각적 연결 관리 터미널
활성 터미널에 불이 들어오면서 사용자가 올바른 연결을 할 수 있도록 안내합니다.
B. 접근하기 쉬운 구성
범위, 조리개, 입력 임피던스, RMS 필터 및 기타 측정 구성을 쉽게 사용할 수 있습니다.
C. 크고 밝은 풀 컬러 디스플레이
직관적인 사용자 인터페이스와 평면 메뉴 구조를 통해 구성에 쉽게 액세스하고 추세 도표, 파형, FFT, 히스토그램 및 통계를 볼 수 있습니다.
D. 프로그래밍 가능한 전면/후면 전자 스위치
수동 조작을 제거하고 단일 원격 명령을 통해 즉각적인 비율 결과를 허용합니다.
E. 30A 터미널(8588A만 해당, 8558A는 2A)
단일 단자를 통해 업계에서 가장 넓은 전류 측정 범위를 지원합니다.
F. 소프트 메뉴 키
활성 기능에 적응하여 메뉴 구조가 직관적이고 배우기 쉽습니다.
G. 다국어 선택
영어, 중국어, 프랑스어, 일본어, 한국어, 러시아어, 스페인어 중 선택 가능.
H. 실행/정지 트리거
연속 또는 자유 실행 측정 상태를 전환합니다.
I. USB 포트
데이터를 빠르고 쉽게 플래시 드라이브에 다운로드하세요.

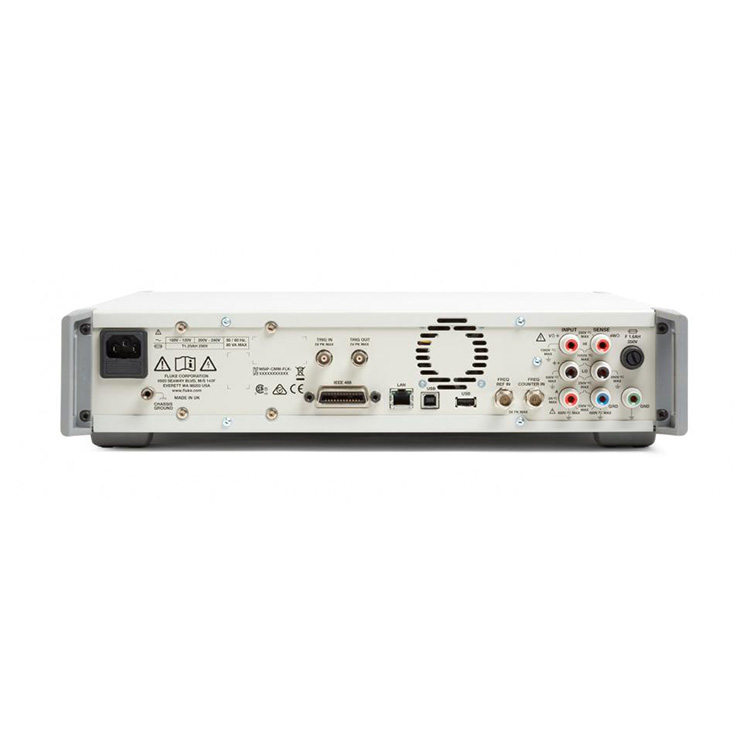

콜아웃이 포함된 Fluke 8558A(후면)
J. 트리거 인/트리거 아웃
정확한 트리거링은 시스템 자동화의 동기화를 극대화합니다.
K. 주파수 카운터
0.5uHz/z에서 100MHz 주파수 카운터 측정을 활성화합니다.
L. 후면 패널 입력 단자
연결 호환성을 위해 전면 패널 입력 단자를 미러링하고 전면/후면 스캔 측정을 허용합니다.
M. IEEE 488, LAN, USB 인터페이스
간단한 시스템 통합을 위한 표준 원격 인터페이스입니다.
N. USB 포트
데이터를 빠르고 쉽게 플래시 드라이브에 다운로드하세요.
O. 2A 단자
직류 전압
100mV ~ 1000V(최대 1050V)
2.02x 풀 스케일
최대 분해능: 1nV
4.0μV/V(95%) 5.7μV/V(99%), 1년
0.5μV/V(95%) 0.65μV/V(99%), 24시간 안정성
0~10초 판독 조리개(200ns 분해능)
직류 전류
10uA ~ 2A(8558A)
2.02x 풀 스케일
최대 분해능: 1pA
9μA/A(95%), 12μA/V(99%), 1년
0ns ~ 100s 판독 조리개
교류 전압
10mV ~ 1000V, 1Hz ~ 10MHz, (최대 1050Vrms)
2.02x 풀 스케일 Vpp, 1.2x 풀 스케일 Vrms
최대 분해능: 1nV
80μV/V(95%), 103μV/V(99%), 1년
교류 전류
10uA ~ 30A(8588A만 해당, 8558A는 2A)
2.02x 풀 스케일 Vpp, 1Hz ~ 100kHz 1.2x 풀 스케일 Vrms
최대 분해능: 1pA
300μA/A(95%), 387μA/V(99%), 1년
저항
1Ω ~ 10GΩ(최대 20GΩ)
2.02x 풀 스케일
최대 분해능: 10nΩ
10μΩ/Ω(95%), 13μΩ/Ω(99%), 1년
저전류 모드, 고전압 모드 및 전류 역전 Tru Ohms™
V를 디지털화하다
100mV ~ 1000V(최대 1050V)
2.02x 풀 스케일
최대 해상도: 18비트
초당 5메가 샘플 샘플링 속도
최대 20MHz 대역폭
디지털화 I
10μA ~ 30A(8588A만 해당, 8558A는 2A)
2.02x 풀 스케일
최대 해상도: 18비트
초당 5메가 샘플 샘플링 속도
최대 4MHz 대역폭
빈도 또는 기간
전압, 최대 10MHz
전류, 최대 100kHz
BNC에서 최대 100MHz의 주파수
0.5μHz/Hz, 1년
정전 용량
1nF ~ 100mF
400μF/F, 1년
온도
PRT 및 열전대
5mK PRT, 25mK TC - 1년
RF 전력
Rhode & Schwarz NRP 시리즈 DC I 및 AC I 외부 션트
DC I 및 AC I 외부 분류기
A40B 및 기타 외부 분류기
읽기 속도
1회 읽기/초 @ 8.5자리 메모리로
초당 100,000회 판독 @ 4.5자리 메모리에 저장
디지털화 V 및 I에서 휘발성 메모리로 초당 최대 5,000,000(5 MS/s) 판독
USB를 통해 바이너리 형식으로 초당 최대 500,000개의 판독값 전송
측정 메모리
휘발성 1,500만 건의 판독값
휘발성 타임 스탬프가 포함된 750만 개의 판독값
비휘발성 16GB
GPIB, USBTMC, 이더넷
기본 SCPI 호환 원격 명령
8508A 및 3458A 에뮬레이션 모드
Fluke 8508A 에뮬레이션에서 MET/CAL™ 교정 절차 라이브러리를 완벽하게 지원
IVI 드라이버
.csv 형식의 편리한 데이터 전송을 위한 USB 썸 드라이브
트리거 메커니즘
수동 트리거
외부 BNC 트리거 입력 및 트리거 출력
내부 또는 레벨 트리거
타이머 트리거
에포크 트리거
라인 트리거
버스 트리거
