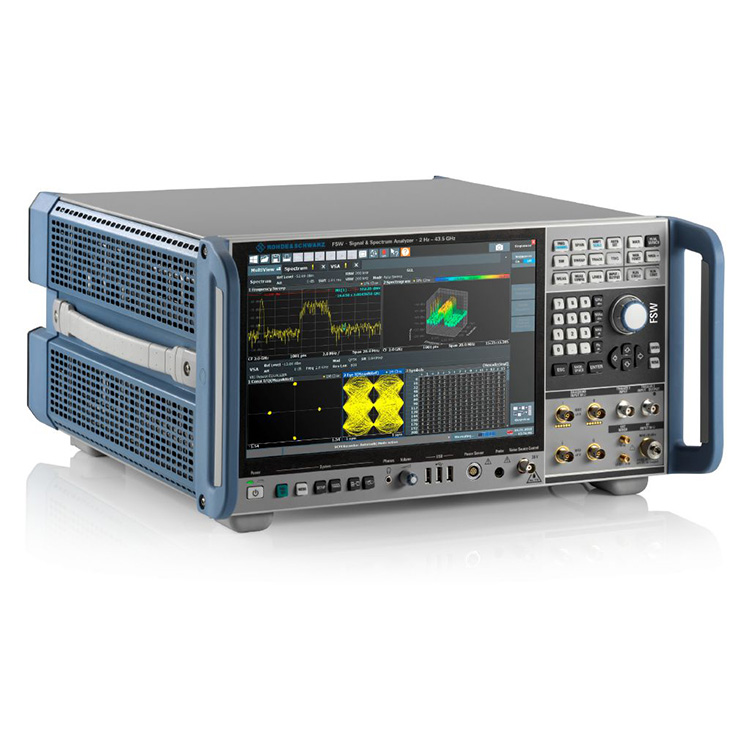

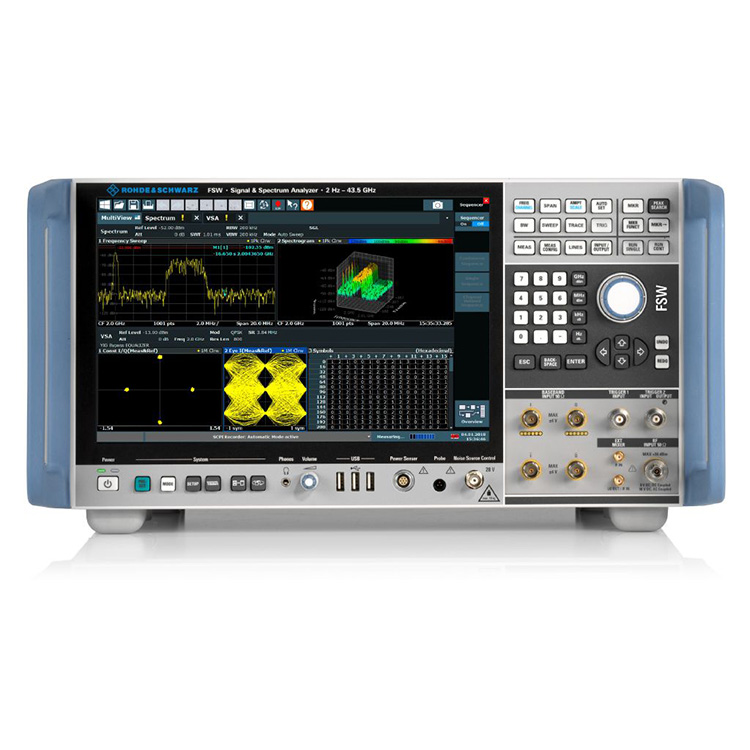

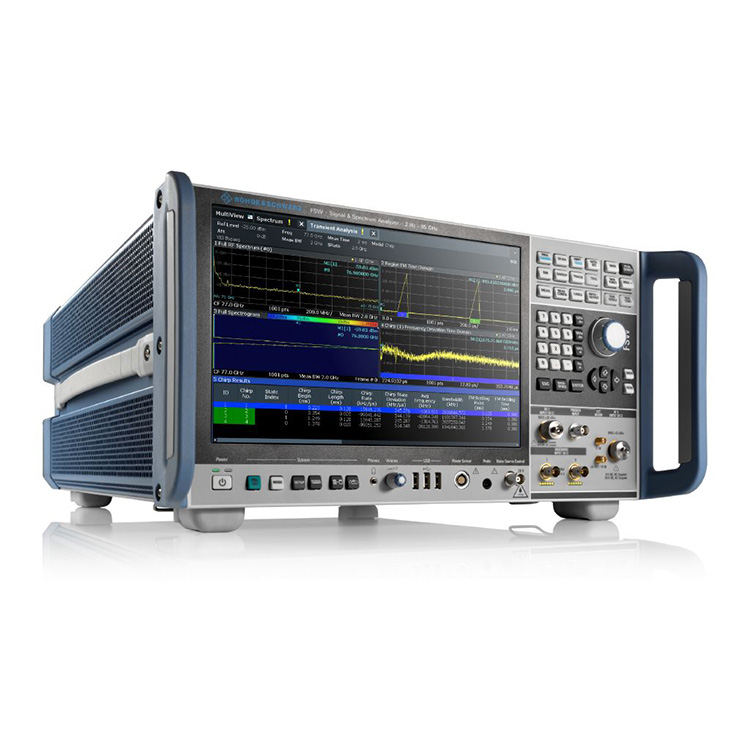

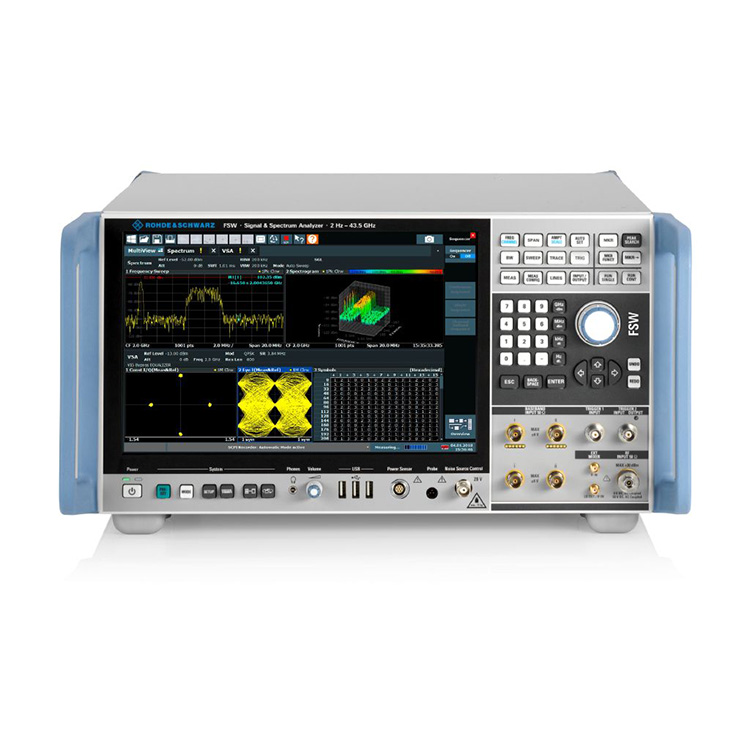

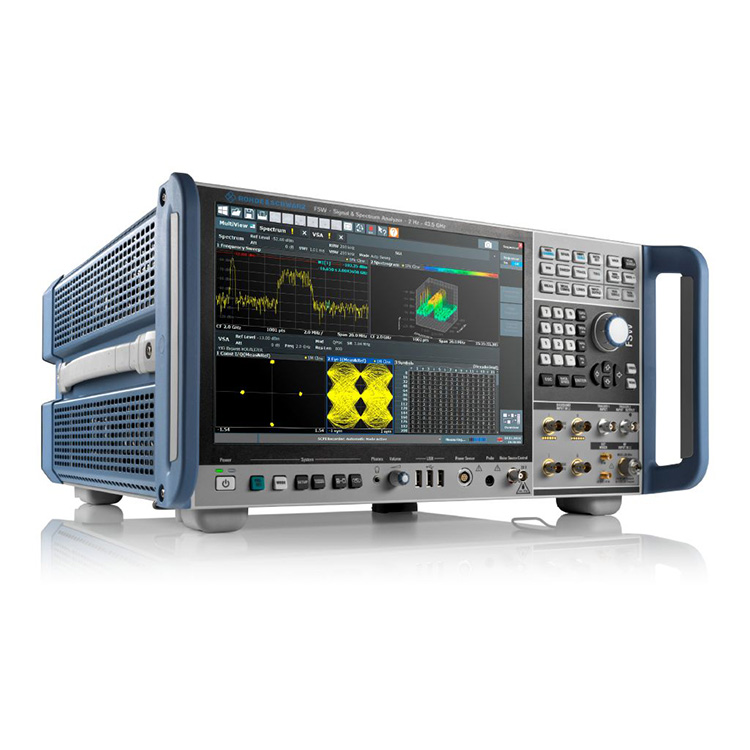

R&S FSW43 신호 및 스펙트럼 분석기

동관 Qihang 전자 기술 유한 회사 R&S FSW43 신호 및 스펙트럼 분석기는 특징적인 디자인과 실용적인 성능, 경쟁력 있는 가격을 갖추고 있습니다. RBW(Resolution Bandwidth): RBW는 분석기 필터의 대역폭을 설정하는 데 사용되는 매개변수입니다. 이는 스펙트럼에서 밀접하게 간격을 둔 주파수 성분을 구별하는 능력에 영향을 미칩니다.

문의 보내기

제품 설명

동관 Qihang 전자 기술 유한 회사 R&S FSW43 신호 및 스펙트럼 분석기는 특징적인 디자인과 실용적인 성능, 경쟁력 있는 가격을 갖추고 있습니다. VBW(비디오 대역폭): VBW는 스위프 속도를 결정하고 조정하여 노이즈를 필터링하거나 신호를 보다 정확하게 표현할 수 있습니다. 감지기 유형: 신호 및 스펙트럼 분석기는 피크, 평균, 샘플 검출기와 같은 다양한 검출기 유형을 제공하여 애플리케이션에 따라 신호 진폭을 다르게 측정합니다.

R&S FSW43 신호 및 스펙트럼 분석기

모델 주파수 범위 위상 잡음 최대. 분석 대역폭
R&S®FSW43
주문 번호 1331.5003.43
2Hz ~ 43.5GHz < –136dBc(1Hz)
(f = 1GHz, 10kHz 오프셋)
512MHz


중요한 사실

시중에서 비교할 수 없는 낮은 위상 노이즈 및 최고의 감도

8.3GHz 내부 분석 대역폭

800MHz 실시간 분석 대역폭

SCPI 레코더로 코드 생성 단순화

높은 다이내믹 레인지로 탁월한 EVM 성능 구현


뛰어난 RF 성능

까다로운 요구 사항을 충족하는 RF 성능

R&S FSW43 신호 및 스펙트럼 분석기는 우수한 RF 위상 노이즈, 표시 평균 노이즈 레벨, 상호 변조 억제, ACLR 및 고조파 측정을 위한 다이내믹 레인지를 제공하여 최고급 신호 및 스펙트럼 분석기를 재정의합니다.

위상 잡음

반송파로부터 10kHz 오프셋, 10GHz 반송파 주파수에서의 위상 잡음: 일반. -133dBc(1Hz).


고급 사용자 인터페이스

편의성을 고려한 설계

12.1인치 고해상도, 제스처를 지원하는 멀티터치 디스플레이 - Windows 10 모양과 느낌을 갖춘 평면 디자인

다양한 측정값을 별도의 창에 동시에 표시할 수 있으므로 결과 해석이 더 쉬워집니다.

내장된 SCPI 레코더는 자동 원격 제어 측정을 위한 코드 생성을 단순화합니다.

편리한 사용자 인터페이스

12.1인치 고해상도, 멀티터치 디스플레이 등을 갖춘 고급 R&S®FSW.


5G 개발에 대한 최신 정보를 유지하세요

심층적인 5G 물리 계층 신호 분석

최대 8.3 GHz의 확장 가능한 넓은 내부 분석 대역폭을 갖춘 R&S®FSW를 사용하면 다운링크 신호의 전체 대역폭을 캡처하고 전체 시스템을 평가할 수 있습니다.

R&S®FSW-K144 및 R&S®FSW-K145 옵션은 3GPP 5G NR의 다운링크 및 ​​업링크 대역 내 측정을 지원합니다. 각 신호 서브프레임이 분석되고 다양한 채널과 신호의 EVM, 주파수 및 전력을 포함한 광범위한 측정 결과가 제공됩니다.

R&S®FSW-K144 5G New Radio 다운링크 애플리케이션

R&S®FSW-K144는 다양한 매개변수를 자동으로 감지하고 설정하므로 자세한 분석을 통해 얻은 통찰에 더 많은 시간을 집중할 수 있습니다.


광범위한 레이더 분석 기능

빠르고 포괄적인 레이더 신호 분석

넓은 분석 대역폭(최대 8.3 GHz) 외에도 R&S®FSW 분석 기능은 레이더 테스트에 필수적입니다.

R&S®FSW-K6 펄스 측정 애플리케이션은 키를 한 번만 누르면 모든 관련 펄스 매개변수를 측정합니다.

R&S®FSW-K6S 시간 사이드로브 측정 옵션은 펄스 압축 매개변수를 측정합니다.

R&S®FSW-K60/K60H 옵션은 주파수 호핑 신호를 분석합니다.

R&S®FSW-K6 펄스 측정 옵션

R&S®FSW-K6 펄스 측정 애플리케이션은 버튼 하나만 누르면 모든 관련 펄스 매개변수를 측정합니다.


자동차 레이더 신호 분석

E 대역에서 이미지 없는 광대역 신호 분석

R&S®FSW85 신호 및 스펙트럼 분석기에는 8 GHz ~ 85 GHz 주파수에 대한 YIG 프리셀렉터가 있어 이미지 없는 스펙트럼 분석이 가능합니다. R&S®FSW-K60/-K60C 과도 분석/처프 측정 옵션과 결합된 넓은 분석 대역폭(최대 8.3 GHz)을 사용하면 자동차 레이더에 사용되는 것과 같은 최대 5 GHz 폭의 FMCW 신호를 특성화할 수 있습니다.

자동차 레이더 측정

R&S®FSW-K60C 옵션 및 R&S®FSW-B2001 2 GHz 내부 대역폭 확장을 사용해 측정한 77 GHz에서 2 GHz 대역폭의 FMCW 신호


위성 RF 테스트에 이상적

위성 페이로드, 페이로드 하위 시스템 및 구성요소를 설계, 개발 및 테스트하기 위한 고성능 측정 솔루션

R&S®FSW는 그룹 지연, 선형성, 게인 전송, NPR(Noise Power Ratio) 등과 같은 가장 중요한 측정을 위한 전용 측정 애플리케이션을 제공합니다. 또한 DVB-S2X 및 OneWeb과 같은 여러 표준의 위성 RF 신호를 복조합니다. R&S®FSW 확장 가능하고 넓은 분석 대역폭(최대 8.3 GHz)은 넓은 신호 대역폭에 대한 증가하는 수요를 충족합니다.

R&S®FSW-K17 멀티캐리어 그룹 지연 측정

밀리초 이내에 높은 정확도로 절대 및 상대 그룹 지연을 측정합니다.


실시간 스펙트럼 분석

실시간 스펙트럼 분석 옵션으로 한 가지도 놓치지 마세요

R&S®FSW 실시간 옵션을 사용하면 사용자는 최대 800MHz 대역폭의 강력한 반송파에 근접한 경우에도 나노초 범위의 극도로 짧은 산발적 간섭을 안정적으로 감지할 수 있습니다. 실시간 스펙트럼 분석을 통해 사용자는 기존 주파수 호핑 알고리즘을 분석하고 대체 알고리즘을 생성하여 동일한 주파수 대역에서 작동하는 서로 다른 표준 신호 간의 충돌을 방지할 수 있습니다.

2.4GHz에서 ISM 대역의 실시간 스펙트럼

동일한 주파수 대역(예: WLAN 및 Bluetooth®)에서 작동하는 서로 다른 표준의 신호 간의 충돌을 분석하고 방지합니다.


강력한 벡터 신호 분석 애플리케이션

디지털 신호 분석

R&S®FSW-K70 벡터 신호 분석 옵션을 사용하면 디지털 변조된 단일 반송파를 비트 레벨까지 유연하게 분석할 수 있습니다. 명확하게 구조화된 작동 개념을 통해 다양한 분석 도구에도 불구하고 측정이 단순화됩니다. R&S®FSW-K70M을 사용하면 DVB-S2X 신호와 같은 두 가지 변조 방식으로 신호를 분석할 수 있습니다. R&S®FSW-K70P 확장 프로그램은 원시 비트 오류를 ​​측정합니다. 최대 PRBS23의 PRBS 데이터에 대한 속도(BER)입니다.

1024QAM 변조 신호 분석

별자리 다이어그램, 결과 테이블, 기호 테이블 및 EVM 분포.
