당사 공장에서 R&S NRP67SN-V 3경로 다이오드 파워 센서를 구매하시면 안심하실 수 있습니다. R&S®NRPxxS/SN 파워 센서는 각각 최적의 감지기 범위에서 작동하는 3개의 개별 다이오드 경로를 사용합니다. 결과적으로, 변조 유형에 관계없이 높은 정확도로 평균 전력을 결정할 수 있습니다.
| 모델 | R&S®NRP67SN-V |
| 주파수 범위 | 50MHz ~ 67GHz |
| 레벨 범위 | -70dBm - +20dBm |
| LAN 인터페이스 | √ |
| 커넥터 유형 | 1.85mm(m) |
CW 및 변조 신호에 대한 빠르고 정확한 전력 측정
초당 100,000회 판독

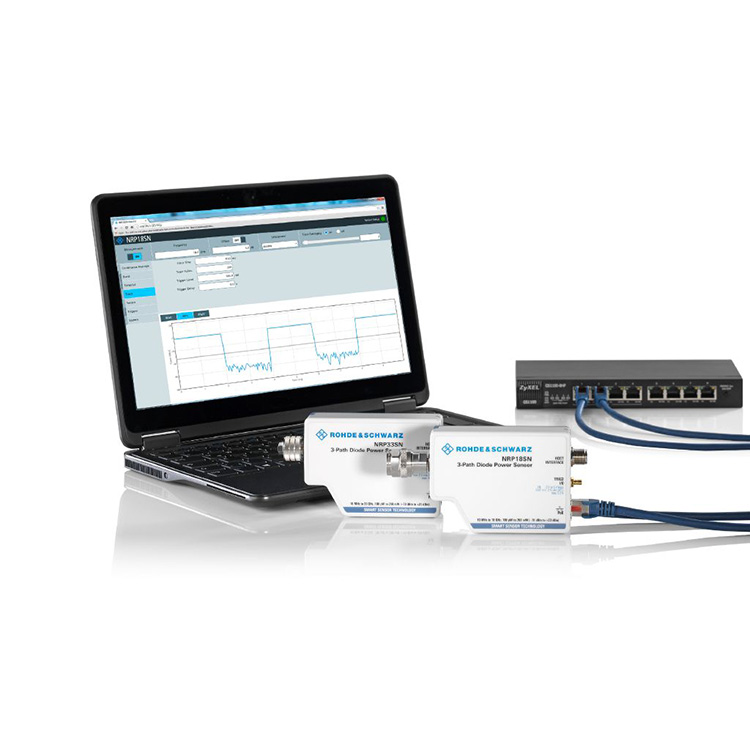

LAN 및 USB를 통한 제어 및 모니터링
고전력 애플리케이션용 센서
R&S®NRX 기본 유닛을 사용한 유연한 작동
R&S®NRPxxS/SN 파워 센서는 각각 최적의 감지기 범위에서 작동하는 3개의 개별 다이오드 경로를 사용합니다. 결과적으로, 변조 유형에 관계없이 높은 정확도로 평균 전력을 결정할 수 있습니다. 측정 결과는 간섭 신호나 고조파의 영향을 거의 받지 않습니다. 따라서 R&S®NRPxxS/SN 파워 센서는 열 파워 센서와 유사한 방식으로 작동하지만 훨씬 더 빠른 속도를 제공합니다. –70dBm의 탁월한 측정 하한과 함께 최대 93dB의 동적 범위를 제공합니다.
다양한 애플리케이션에 이상적인 솔루션
3경로 다이오드 파워 센서는 연속 평균, 버스트 평균, 타임슬롯 평균, 게이트 평균 및 트레이스 측정을 지원하므로 다양한 애플리케이션에 적합합니다. 뛰어난 성능과 전례 없는 측정 속도 및 정확도를 갖춘 이 센서는 GSM 및 3GPP와 같은 무선 신호는 물론 LTE, LTE-Advanced 또는 5G와 같은 더 높은 대역폭 신호에 대한 정확한 평균 전력 측정을 수행하는 데 사용할 수 있습니다.
향상된 쓰리 경로 개념
R&S®NRPxxS(N) 파워 센서는 각각 최적의 감지기 범위에서 작동하는 3개의 개별 다이오드 경로를 사용합니다. 변조 유형에 관계없이 높은 정확도로 평균 전력을 결정할 수 있습니다. 측정 결과는 간섭 신호나 고조파의 영향을 거의 받지 않습니다. 따라서 R&S®NRPxxS(N) 파워 센서는 열 파워 센서와 유사하게 작동하지만 훨씬 더 빠른 속도와 최대 93dB의 다이내믹 레인지를 제공합니다.
-70dBm까지 낮은 레벨에서도
낮은 수준에서 측정 정확도를 높이려면 여러 측정값의 평균을 내는 것이 필요합니다. 평균화는 노이즈 성분을 줄이는 반면 측정 속도도 느려집니다. 따라서 R&S®NRPxxS(N) 파워 센서는 매우 낮은 측정 노이즈를 염두에 두고 설계되었습니다.
R&S®NRPxxS(N) 파워 센서는 현재 시판되는 최고 속도와 정확도로 –70 dBm의 하한까지 측정을 수행할 수 있습니다.
최대 100,000회 측정/초로 무제한 시간 측정
고속 연속 평균 모드에서 R&S®NRPxxS(N) Power Sensor는 측정 손실 없이 100 µs의 최소 트리거 반복 시간으로 초당 최대 100,000번의 트리거 측정을 수행할 수 있습니다. 이 측정 속도는 버퍼링 모드를 사용하여 달성됩니다. 버퍼링 모드에서는 측정된 모든 데이터가 센서 내부에 수집되어 한 블록으로 센서 호스트로 전송됩니다. R&S®NRPxxS(N) 센서는 시간 제한 없이 새로운 고속 모드를 수행합니다!
최대 30W의 전력 측정 수행

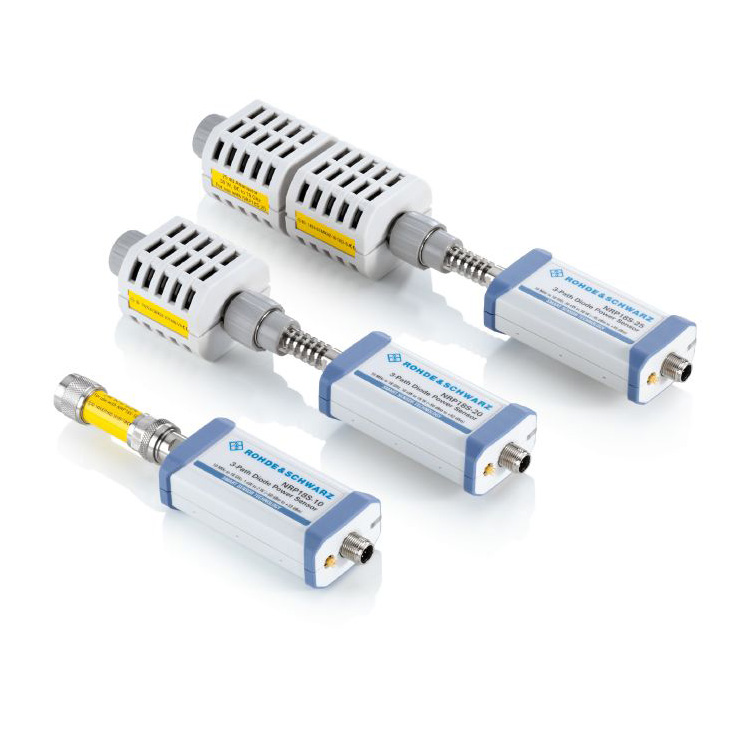

R&S®NRP18S-10, R&S®NRP18S-20, R&S®NRP18S-25 고출력 3경로 다이오드 파워 센서는 R&S®NRP18S와 10/20/25 dB 업스트림 감쇠기로 구성됩니다. 최대 2W, 15W 및 30W의 전력 측정을 수행할 수 있습니다. 감쇠기와 함께 사용하면 센서와 감쇠기 간의 불일치 오류가 자동으로 수정됩니다. 감쇠기의 S-파라미터는 생산 중에 결정되어 센서에 저장됩니다.
열진공(TVAC) 챔버에 사용하도록 특별히 설계됨

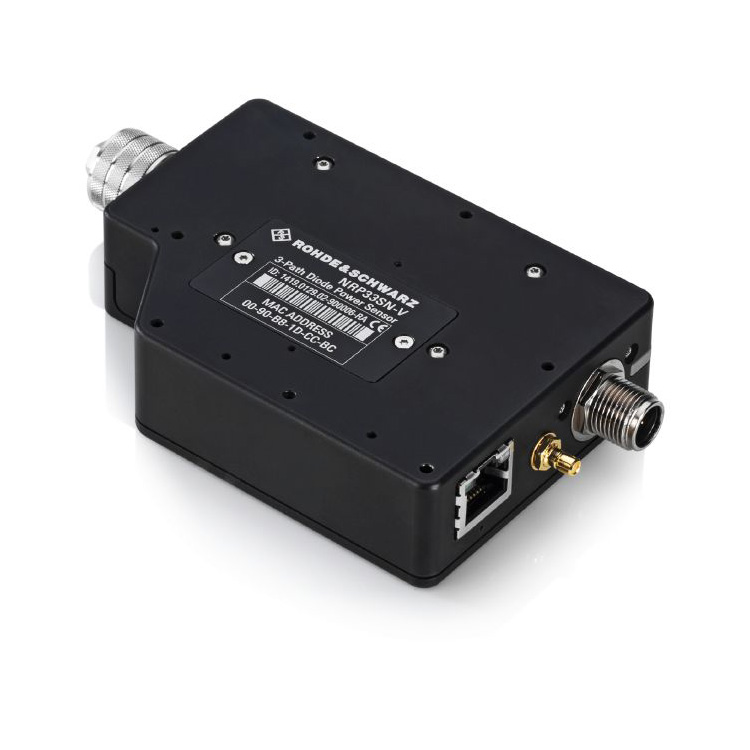

R&S®NRPxxSN-V TVAC 호환 파워 센서는 최대 67 GHz 주파수 범위의 위성 통신 애플리케이션용으로 설계되었습니다. 모든 구성 요소는 생산 과정에서 진공 챔버에서 구워지므로 가스 방출이 최소한으로 줄어듭니다. LAN 기능 덕분에 파워 센서는 챔버 외부에서 쉽게 제어 및 모니터링할 수 있으며 하우징의 환기 구멍은 압력 균등화를 보장합니다.
