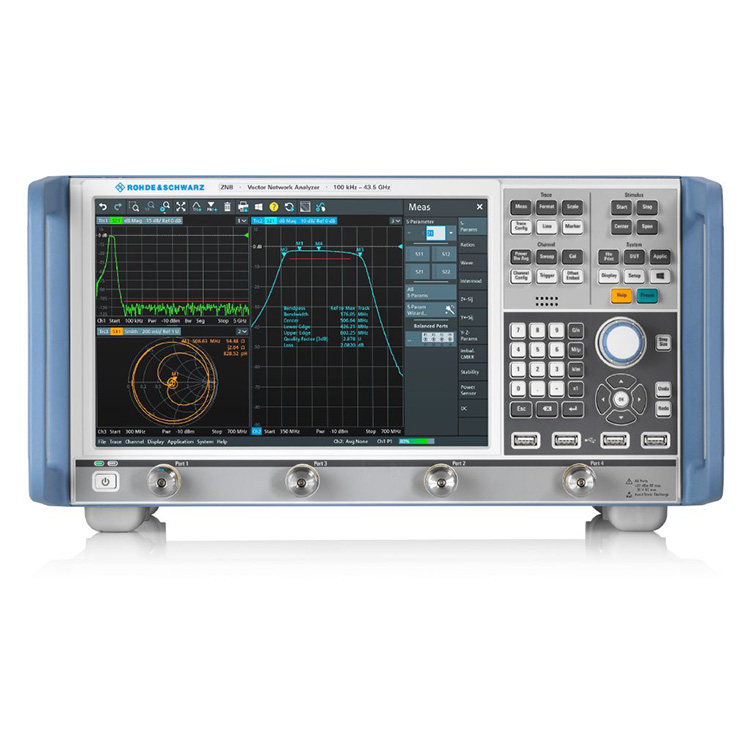

R&S ZNB43 벡터 네트워크 분석기

R&S ZNB43 벡터 네트워크 분석기

중요한 사실

9kHz ~ 43.5GHz의 주파수 범위

2개 또는 4개의 포트

최대 140dB의 넓은 다이내믹 레인지

401개 포인트에 대해 4ms의 짧은 스윕 시간

98dB의 넓은 전력 스윕 범위

RF 성능

가장 높은 표준을 충족하도록 설계되었습니다.

최신 판매, 저렴한 가격, 고품질 R&S ZNB43 벡터 네트워크 분석기를 구입하시려면 당사 공장을 방문해 주셔서 감사합니다. R&S®ZNB 수신기는 높은 전력 처리 용량과 높은 감도, 낮은 트레이스 노이즈를 결합합니다. R&S®ZNB 기본 장치의 동적 범위는 일반적으로 140dB입니다. R&S®ZNB8-B5x 옵션은 포트 간 측정을 위해 동적 범위를 최대 150dB까지 확장합니다. 이 분석기는 일반적으로 0.01dB/°C 및 0.15°/°C보다 낮은 크기와 위상 드리프트로 S-파라미터를 측정합니다.

교정된 R&S®ZNB를 사용하면 재교정 없이 며칠 동안 정밀한 측정이 가능합니다.

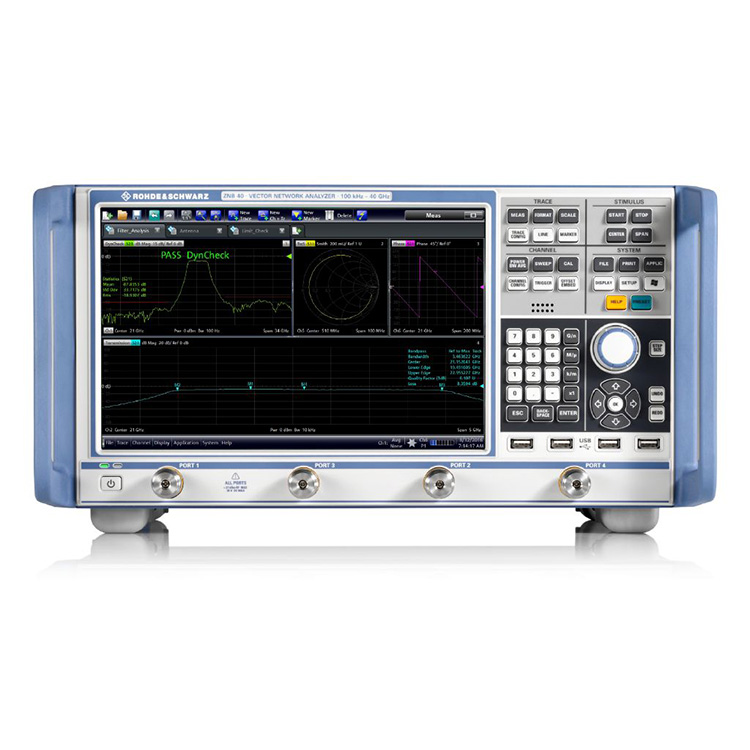

4개의 포트가 있는 R&S®ZNB40.

다양한 옵션

능동 및 수동 RF 구성요소의 편리한 특성화

R&S®ZNB는 임베딩/디임베딩 기능, 균형 잡힌 DUT 특성화를 위한 혼합 모드 S-파라미터, 유연한 테스트 설정 구성을 위한 재정의된 S-파라미터 등 다양한 기능과 옵션을 제공합니다. 아이 다이어그램, 주파수 변환 측정 및 2개의 독립적인 내부 발생기를 포함한 시간 영역 측정 옵션도 사용할 수 있습니다.

생산 시 높은 처리량

빠른 측정과 외부 구성요소의 손쉬운 제어

빠른 신시사이저 정착 시간으로 인해 R&S®ZNB의 측정 기간은 매우 짧습니다. IF 대역폭이 크면 샘플링 시간이 빨라집니다. 또한 디스플레이에 대한 고속 데이터 처리와 컨트롤러에 대한 빠른 LAN 또는 IEC/IEEE 데이터 전송을 제공합니다. 분할된 스윕과 같은 기능은 측정 시간을 더욱 향상시킵니다. 모듈 또는 외부 부품은 RFFE GPIO, GPIB 및 핸들러 I/O와 같은 통합 제어 인터페이스를 통해 쉽게 제어할 수 있습니다.

RFFE GPIO 인터페이스 구성을 위한 메뉴입니다.

멀티포트 측정

최대 48개 포트에서 측정

다양한 스위치 매트릭스와 결합된 R&S®ZNB는 최대 48개 포트가 있는 모듈의 복잡한 측정을 위한 포괄적인 솔루션입니다. 로데슈바르즈의 매트릭스는 멀티포트 DUT의 모든 S-파라미터를 결정하기 위한 전체 크로스바 측정을 제공합니다. 최대 24개의 포트가 있는 자동 교정 장치로 빠르고 정확한 설정 교정이 가능합니다.

R&S®ZN-Z84 스위치 매트릭스 2개가 포함된 R&S®ZNB.

완벽한 솔루션을 위한 액세서리

교정, 검증 및 다양한 측정을 위한 다양한 액세서리

기계적 교정 및 검증 키트

자동 교정 장치

테스트 케이블

토크 렌치

R&S®NRP 파워 센서 제품군 지원

그리고 훨씬 더
